Máquina reductora de resistencias tubulares SG01-8
Máquina reductora de resistencias tubulares SG01-8

Máquina reductora de resistencias tubulares SG01-8

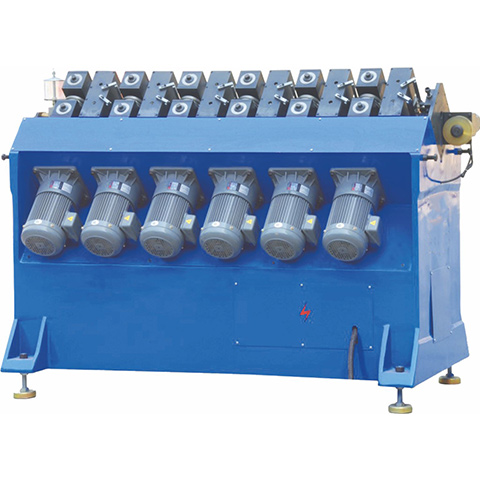

Máquina reductora de resistencias tubulares SG01-12

Máquina reductora de resistencias tubulares SG01-12

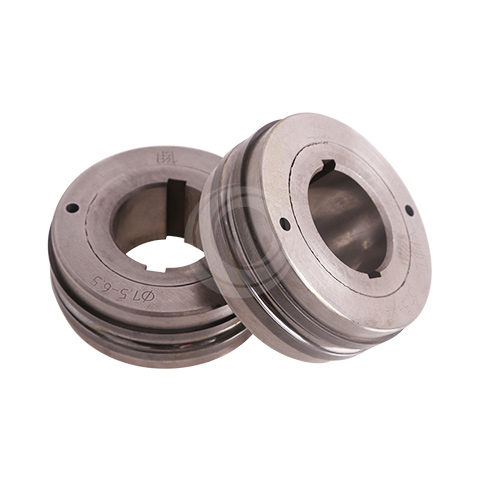

rodillos para maquina laminadora

rodillos

Máquina reductora de resistencias tubulares

La Máquina reductora es especialmente diseñado para reducir el diametro de los elementos tubulares redondos, Contiene una serie de pares de rodillos, montado en la caja de rodamientos V-forma.,
12 estaciones puede procesar tubos más gruesos y más alta reducción tasa que 8 estaciones.
El min. longitud del tubo: 110 mm
Eficiencia: 18 m / min.
Diámetro del tubo después de compresión: Φ5.2mm ~ Φ19.0mm
El máximum diámetro antes de compresión: 21mm
Después de la compresión, la rectitud puede llegar a 1:300, y la redondez llega a 0.07mm.
La distancia mínima de seguridad entre los tubos debe ser 500 mm, o un tercio de la longitud de un elemento.
Rollos son de aleación de carburo y tungsteno (Cr12, W18Cr4V). Los de carburo y tungsteno se recomienda para la producción anual más de un millón metros de material duro. La vida puede ser 5 ~ 10 veces que la de acero de alta velocidad .

Construcción de Máquina reductora

Soporte de la máquina con los motores y las cajas de cambios
Los ejes de transmisión
Caja de cojinetes montados con los rodillos (de acero de alta velocidad o de aleación de carburo y tungsteno)
Simple tipo de dispositivo de enderezamiento

Modelos principales de Máquina reductora
Modelo SG01-8 SG01-12 SG01-16
Conexión eléctrica Trifásica 380V 50Hz 6.10KW Trifásica 380V 50Hz 9.3KW Trifásica 380V 50Hz 12.3KW
Números de rodillos Ocho pares Doce pares Dieciséis pares
Motor velocidad uniforme opcional opcional
Tasa de reducción del diámetro 16% 17~21%
Dimensiones(L*W*H)mm 1160*820*1160 1620*820*1160 2090*820*1160
Weight(kgs) 1500 1700 2100

Video de Máquina reductora de resistencias tubulares
