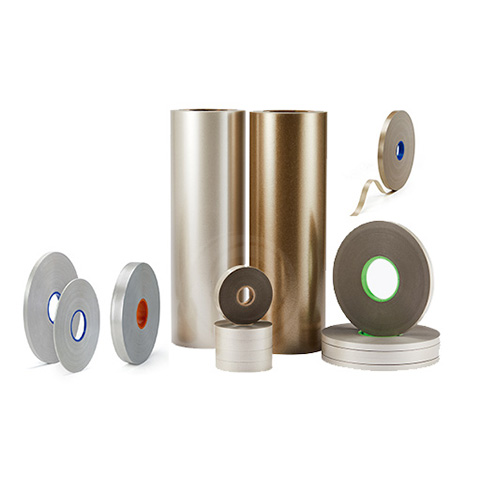

Il nastro flogopite per cavi resistente al fuoco è un nastro o un materiale refrattario isolante in rotolo di carta flogopite come materiale di base, tessuto o pellicola in fibra di vetro come materiale di incollaggio e rinforzo in resina siliconica. Può essere applicato a fili e cavi ordinari resistenti al fuoco, fili e cavi con requisiti di resistenza alle alte temperature, ecc.
Mica naturale pura, resistenza stabile alla temperatura, buona flessibilità
750-900°C
Tipo | BJ80G32 | BJ100G32 | BJ120G32 | BJ140G32 | BJ160G32 |
Spessore (mm) | 0.10±0.015 | 0.11±0.015 | 0.125±0.015 | 0.13±0.015 | 0.14±0.015 |
Quantificazione del Nastro Di Mica (g/m 2 ) | 125±9 | 148±9 | 172±11 | 193±11 | Sezione 216±11 |
Contenuto di mica (g/m 2 ) | 80±3 | 100±3 | 120±5 | 140±5 | 160±5 |
Contenuto di fibra di vetro (g/m 2 ) | 32±3 | 32±3 | 32±3 | 32±3 | 32±3 |
Contenuto del film (g/m 2 ) | ~ | ~ | ~ | ~ | ~ |
Contenuto di colla (g/m 2 ) | ore 13±3 | Notte±3 PM | Sec±3 PM | Sec±3 PM | 24±3 |
Resistenza al decadimento (kV/strato) | >1.0 | >1.1 | >1.2 | >1.4 | >1.4 |
Resistenza alla trazione (N/cm) | >120 | >120 | >120 | >120 | >120 |
MJ120F25 | MJ160F25 |
0,12±0,015 | 0.14±0.015 |
158±11 | 201±11 |
120±5 | 160±5 |
~ | ~ |
25±3 | 25±3 |
ore 13±3 | Notte±3 PM |
>5,0 | >5,5 |
>110 | >120 |
SBJ140GD42 | SBJ160GD42 |
0.15±0.02 | 0.17±0.02 |
Anno 202±13 | Sec±13 p.m. |
140±5 | 160±5 |
42±4 | 42±2 |
~ | ~ |
20±4 gennaio | 23±16 |
>1.6 | >2.0 |
>120 | >120 |
SHJ120GF46 | SHJ140GF46 | SHJ160GF46 |
0.14±0.02 | 0.15±0.02 | 0.16±0.02 |
181±12 | Sez±12 p.m. 203 | Sezione 226±13 |
120±5 | 140±5 | 160±5 |
Sec±25 d.C. | Sec±25 d.C. | Sec±25 d.C. |
18±2 | 18±2 | 18±2 |
18±3 | Sec±3 PM | 23±16 |
>3,0 | >3,0 | >3,0 |
>120 | >120 | >120 |
Il nastro in mica calcinata per cavi resistenti al fuoco è un nastro o un rotolo di materiale refrattario isolante realizzato in carta di muscovite calcinata come materiale di base, panno in fibra di vetro come materiale di rinforzo e legame in resina siliconica organica. La guaina monostrato può essere utilizzata al posto della guaina a doppio strato per soddisfare i requisiti di resistenza al fuoco dei cavi, particolarmente adatta per i requisiti applicativi di cavi resistenti al fuoco a sezione trasversale ultra-piccola.
Resistenza e stabilità alle alte temperature
Buone prestazioni di isolamento alle alte temperature
Ottima morbidezza
950-1000°C
Tipo | DS80G32 | DS100G32 | DS120G32 | DS140G32 |
Spessore (mm) | 0.10±0.015 | 0,12±0,015 | 0.14±0.015 | 0.16±0.015 |
Quantificazione del nastro di mica (g/m 2 ) | 135±10 | 158±10 PM | 181±12 | Aggiornamento 204±12 |
Contenuto di mica (g/m 2 ) | 80±3 | 100±3 | 120±5 | 140±5 |
Contenuto di fibra di vetro (g/m 2 ) | 32±3 | 32±3 | 32±3 | 32±3 |
Contenuto di pellicola (g/m 2 ) | ~ | ~ | ~ | ~ |
Contenuto di colla (g/m 2 ) | 23±16 | Sez. 26±4 | Sezione 29±4 | 12±16 |
Resistenza al decadimento (kV/strato) | >1.2 | >1.5 | >1.8 | >2.0 |
Resistenza alla trazione (N/cm) | >100 | >120 | >120 | >120 |
È un nastro di mica ad alte prestazioni con carta di mica speciale come materiale di base, tessuto in fibra di vetro come materiale di rinforzo e materiale nano inorganico come rivestimento, che ha prestazioni più stabili, migliore flessibilità e resistenza al fuoco.
Nessun antiaderente, nessuna seta, nessuna linea appiccicosa, la mica non cadrà
950-1050 °C
Tipo | TCZ120GT60 Nastro di mica rivestito (carta) | TCB120G28 Nastro di mica rivestito (tessuto) | TCD120GT60 Nastro rivestito in mica calcinata | TCH120GT60 Nastro sintetico rivestito in mica |
Spessore (mm) | 0.150±0.02 | 0.160±0.02 | 0.150±0.02 | 0.150±0.02 |
Quantificazione del nastro di mica (g/m 2 ) | 200±15 | Sec±15 PM | 200±15 | 200±15 |
Contenuto di mica (g/m 2 ) | 120±5 | 120±5 | 120±5 | 120±5 |
Rigidezza (N/m) | 25-50 | 25-55 | 25-50 | 25-50 |
Resistenza al decadimento (kV/strato) | >2.5 | >3,0 | >2.5 | >2.5 |
Resistenza alla trazione (N/cm) | >120 | >120 | >120 | >120 |
Il nastro di mica sintetica per cavi resistenti al fuoco è un nastro o un materiale refrattario isolante in rotolo di carta di mica sintetica come materiale di base, tessuto o pellicola in fibra di vetro come materiale di rinforzo e incollaggio di resina siliconica organica. Può essere applicato a fili e cavi con requisiti di resistenza alle alte temperature e cavi flessibili ignifughi.
Buona resistenza alla trazione, resistenza alle alte temperature, prestazioni stabili, buona flessibilità, eccellente resistenza al fuoco
950-1000°C
Tipo | DB80G32 | DB100G32 | DB120G32 | DB140G32 | DB160G32 |
Spessore (mm) | 0.10±0.015 | 0.11±0.015 | 0.125±0.015 | 0.14±0.015 | 0.14±0.015 |
Quantificazione del nastro di mica (g/m 2 ) | 125±10 | 148±12 | 173±12 | 193±12 | Sezione 215±12 |
Contenuto di mica (g/m 2 ) | 80±3 | 100±5 | 120±5 | 140±5 | 160±5 |
Contenuto di fibra di vetro (g/m 2 ) | 32±3 | 32±3 | 32±3 | 32±3 | 32±3 |
Contenuto di pellicola (g/m 2 ) | ~ | ~ | ~ | ~ | ~ |
Contenuto di colla (g/m 2 ) | Isaia 13±4 | 16±4 | 20±4 gennaio | Sez. 21±4 | 23±16 |
Resistenza al decadimento (kV/strato) | >1.0 | >1.2 | >1.4 | >1.5 | >1.5 |
Resistenza alla trazione (N/cm) | >120 | >120 | >120 | >120 | >120 |
Tipo | SB120GD42 | SB140GD42 | SB160GD42 |
Spessore (mm) | 0.15±0.02 | 0.16±0.02 | 0.18±0.02 |
Quantificazione del nastro di mica (g/m 2 ) | 182±13 | Anno 202±13 | Sec±13 p.m. |
Contenuto di mica (g/m 2 ) | 120±5 | 140±5 | 160±5 |
Contenuto di fibra di vetro (g/m 2 ) | 42±4 | 42±4 | 42±4 |
Contenuto di pellicola (g/m 2 ) | ~ | ~ | ~ |
Contenuto di colla (g/m 2 ) | 20±4 gennaio | 20±4 gennaio | 23±16 |
Resistenza al decadimento (kV/strato) | >1.4 | >1.6 | >2.0 |
Resistenza alla trazione (N/cm) | >120 | >120 | >120 |
Tizio | SH120GF46 | SH140GF46 | SH160GF46 |
Spessore (mm) | 0.14±0.02 | 0.15±0.02 | 0.16±0.02 |
Quantificazione del nastro di mica (g/m 2 ) | 181±13 | Sec±13 p.m. | Sezione 226±13 |
Contenuto di mica (g/m 2 ) | 120±5 | 140±5 | 160±5 |
Contenuto di fibra di vetro (g/m 2 ) | Sec±25 d.C. | Sec±25 d.C. | Sec±25 d.C. |
Contenuto di pellicola (g/m 2 ) | 18±2 | 18±2 | 18±2 |
Contenuto gommoso (g/m 2 ) | 18±4 | 20±4 gennaio | 23±16 |
Resistenza al decadimento (kV/strato) | >3,0 | >3,0 | >3,0 |
Resistenza alla trazione (N/cm) | >120 | >120 | >120 |
