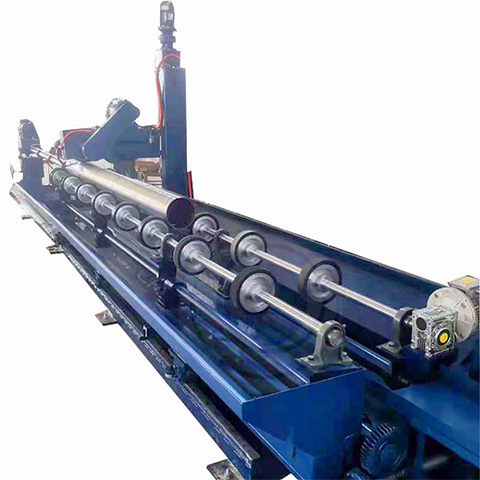

Máquina Pulidora De Interior Y Exterior Del Tubo

Estructura y uso

Este equipo está compuesto por un cabezal de pulido interno, un cabezal de pulido externo, una mesa deslizante, un soporte de corona giratoria de la pieza de trabajo, una cama, un sistema de circulación de refrigeración, un sistema neumático y un sistema de control eléctrico.

Se utiliza para el pulido circular interno y externo de piezas de trabajo cilíndricas (tanto los círculos internos como los externos son pulidas al mismo tiempo).

Principales parámetros técnicos

1. El diámetro de la rueda de 1000 páginas del cabezal de pulido interno es Φ150, que se puede superponer con dos piezas.
2. Especificación de la correa abrasiva cilíndrica del cabezal externo de pulido (circunferencia X ancho): 2500 mm x 100 mm.
3. Potencia interna del motor de accionamiento del cabezal de pulido: 4KW
4. Potencia externa del motor de accionamiento del cabezal de pulido cilíndrico: 4KW.
5. El rango de diámetro de la pieza de trabajo se puede ajustar: Φ168 ~ Φ600
6. Rango de longitud de la pieza de trabajo: 1 ~ 7 m
7. Rugosidad de la superficie de la pieza de trabajo después del pulido: Ra≤0.4 μm (reemplazada por correas de pulido con diferentes tamaños de partícula una por una).
8. Velocidad de movimiento de la mesa deslizante: 500 ~ 2000 mm / min, y el convertidor de frecuencia se utiliza para la regulación continua de la velocidad.
